Рассмотрим основные этапы монтажа системы защиты от протечек "Нептун" с учетом схемы монтажа составных элементов:



1. Определить места монтажа блока управления, электромагнитных клапанов и датчиков протечки;
2. Проложить провода, входящие в комплект, в соответствие со схемой монтажа;
3. Врезать электромагнитные клапаны на вход горячей и холодной воды;
4. Установить датчики протечки;
5. Установить блок управления;
6. Подключить, настроить и протестировать систему.

Прежде чем приступить к монтажу, составьте схему размещения отдельных элементов системы "Нептун". Необходимо определить требуемую длину монтажных проводов. Со схемой размещения комплектующих системы в типовой квартире вы можете ознакомиться в разделе "Структура системы".

Монтаж датчиков протечки воды "Нептун".

Существую два возможных варианта монтажа датчиков протечки воды:

1. Основной способ - срезать датчик протечки воды в пол там, где в результате протечки вероятнее всего скопится вода. Датчики устанавливаются контактными пластинами вверх, таким образом, чтобы пластина выступала над полом на 3-4 мм. Это позволяет минимизировать вероятность ложного срабатывания. Монтажные провода подводятся к датчику через гофрированную трубку, чтобы исключить возможность повреждения.

2. Если первый вариант по какой-либо причине невозможен, то датчик укладывается на пол контактными платинами вниз вместе с монтажными проводами. Наличие точечных выступов на датчике протечки исключают контакт пластины датчика с полом, что позволяет минимизировать вероятность ложного срабатывания. При монтаже датчика и проводов, важно помнить, что способ их установки должен позволять в случае необходимости (поломки, замены системы) демонтировать провода и датчик.

При подключении к блоку управления датчиков протечки обязательно проверьте цвета монтажных концов провода и подключайте по следующей схеме: красный провод — +U1; желтый провод к клемме IN; зеленый к GND, в соответствии с маркировкой на клеммном контакте блока управления.

Монтаж блока управления.

Место установки блока управления выбирается с учетом возможности свободного доступа к нему для обслуживания системы.

Напряжение на блок управления и электромагнитный клапан подается из силового щита через устройство защитного отключения (УЗО) на 30 мА. К блоку управления следует подвести ноль и фазу. Подключение электромагнитного клапана к блоку управления осуществляется при помощи кабеля, имеющегося в комплекте системы "Нептун".

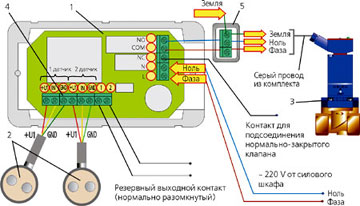

1 — блок управления без внешней панели;
2 — датчики протечки воды;
3 — клапан электромагнитный нормально открытый;
4 — клеммные контакты;
5 — распаечная коробка

Для монтажа блока управления необходимо:

- подготовить отверстие в стене, соответствующее размерам блока управления;
- подвести к отверстию питание от силового щита (~ 220 В)
- подготовить каналы для монтажа проводов от блока управления к датчикам протечки и электромагнитных клапанов;
- установить блок управления в отверстии;
- снять крышку;
- снять печатную плату;
- закрепить коробку блока управления в стене;
- соединить провода.

Монтаж электромагнитных клапанов.

Подключение электромагнитного клапана к блоку управления осуществляется с использованием специального кабеля, входящего в комплект системы "Нептун", предназначенного специально для помещений с высокой влажностью. Электромагнитные клапаны обязательно заземляются. Каждый клапан рассчитан на 8-10 лет службы. В открытом состоянии клапан не потребляет электроэнергию. Закрытый же клапан потребляет 8 Вт в час.

Согласно схеме установки монтаж электромагнитных клапанов производится на входе водопроводных труб в квартиру за ручными вентилями или шаровыми кранами. Ни в коем случае НЕЛЬЗЯ устанавливать клапаны ВМЕСТО ручных вентилей! Установка аквафильтров поможет увеличить срок эксплуатации системы "Нептун".

Подключение и тестирование системы "Нептун"

Обрежьте провода от датчиков протечки, зачистите их и соедините их с учетом цвета провода. Подключите провода от датчиков к клеммным контактам блока управления.

При подключении электромагнитных клапанов к блоку управления применяйте только специальный кабель, имеющийся в комплекте. Клапан обязательно должен быть заземлен.

Самым последним подключается кабель питания блока управления.

Раз в три месяца необходимо очищать контактные пластинки датчика от пыли мягкой тряпкой. Это гарантирует вам бесперебойную и надежную работу системы защиты от протечек воды "Нептун".
